系统描述

本系统是一套工作于UHF频段的无线会议系统，全数字控制，具多种发言模式，可与视像主机连接实现视像跟踪功能。列席单元供电可使用普通电池，也可使用充电锂电池，既方便又环保。本系统操作简便、免工程安装、经济实用，是会议工程的首选。

功能特点

■ 采用FM调频实现声音信号传输，高保真，信噪比高，无声音延时。使用独有的新型防啸叫单指向高灵敏度电容咪芯，使会议声音几近完美。

■ 音频信道和控制信道皆采用无线方式传送，无需铺设电缆，信号覆盖范园内可任意移动，使会场布置便捷灵活。

■ 针对会议应用独立研发的数据通信算法，使信号范围内，系统响应速度不受列席单元多少影响。用户可灵活增减列席单元。出厂默认的系统列席单元容量为≦255个（含1主席)。

■ 具有轮替1-2-3-4、限制1-2-3-4、主席专有多种会议发言模式，主控机可外接视像主机，实现会场列席单元的视像跟踪功能。

■ 超低功耗，列席单元大于8小时的连续发言时间和大于20小时的待机时间；5号普通电池或厂家原配锂电池均可使用。

■ 大屏幕LCD显示。分级菜单设计，使操作简明方便。且有诸多如电量显示和欠压警告，频率信道和信号指示等功能。

■ 主控工采用全金属结构设计，庄重大方；列席单元采用工程塑料材质加上新颖的外型设计，内置天线，美观得体。

主控机技术指标：

■ 电源输入： DC12V-15V，≧1A

■ 消耗功率： < 7W

■ 工作温度  -10℃ --  40℃

音频信道

■ 通信方式： UHF无线方式（单向）

■ 信道数： 5路（1主席单元通路，4代表单元通路）

■ 频率范围：（频率段在500MHz --- 950MHz 范围内可供选择）

■ 解调方式：FM

■ 接收灵敏度：-100dBm

控制信道

■ 通信方式：UHF无线方式(双向）

■ 信道数：16

■ 频率范围：422.4MHz -- 438.4MHz

■ 调制方式： FSK

■ 接收灵敏度：-100dBm

■ 辐射功率：≦+6dBm

■ 频率偏差：<0.002

■ 数据速率：100KBPS

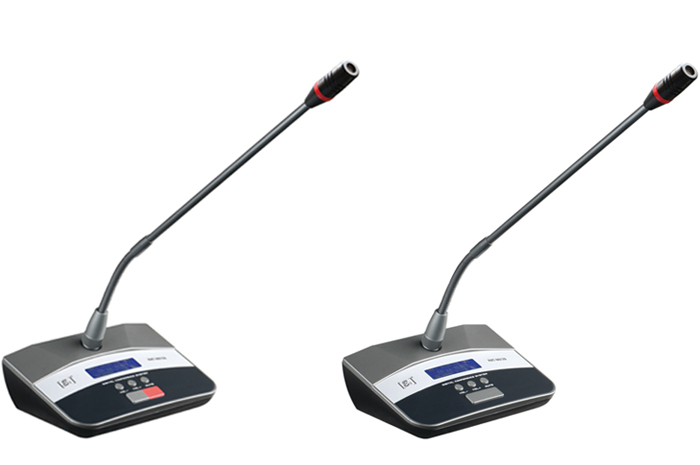

主席单元话筒技术指标

■ 工作电源：DC 3.7V -- 4.5V

■ 消耗功率： 待机≦360mW, 讲话状态≦630mW

■ 工作温度  -10℃ --  40℃

■ 咪杆长：400mm

列席单元话筒技术指标

■ 工作电源：DC 3.7V -- 4.5V

■ 消耗功率： 待机≦360mW, 讲话状态≦630mW

■ 工作温度  -10℃ --  40℃

■ 咪杆长：400mm

音频信道

■ 通信方式： UHF无线方式（单向）

■ 信道数： 5路（1主席单元通路，4代表单元通路）

■ 频率范围：（频率段在500MHz --- 950MHz 范围内可供选择）

■ 调制方式：FM

■ 最大调制量：60K

■ 辐射功率：≦+9dBm

■ 频率偏差：<0.002

■ 参考讲话距离：10cm--30cm

控制信道

■ 通信方式：无线方式(双向）

■ 信道数：16

■ 频率范围：422.4MHz -- 438.4MHz

■ 调制方式： FSK

■ 接收灵敏度：-100dBm

■ 辐射功率：≦+6dBm

■ 频率偏差：<0.002

系统总参数指标

■ 信号覆盖范围：室内半径60米（不包括使用天线延长器或天线放大器）

■ 音频频率响应：50Hz --- 15KHz

■ 音频总增益：≦20dB

■ 信噪比：>85dB

■ 音频总谐波失真：≦0.8%
